ГОСТ 17697-72: Автомобили. Качение колеса. Термины и определения

Терминология ГОСТ 17697-72: Автомобили. Качение колеса. Термины и определения оригинал документа:

43. Боковая реакция опорной поверхности

R_y

Равнодействующая перпендикулярных к продольной плоскости колеса элементарных реакций, приложенных кколесу от опорной поверхности

Определения термина из разных документов: Боковая реакция опорной поверхности

36. Боковая сила колеса

Р_у

См. чертеж к терминам 32 и 33

Определения термина из разных документов: Боковая сила колеса

62. Боковое упругое смещение колеса

h_y

Линейное смещение центра колеса относительно площади контакта за счет упругих свойств шины под действием боковой силы, измеренное вцентральной плоскости, параллельной опорной

Определения термина из разных документов: Боковое упругое смещение колеса

59. Ведомый режим качения колеса

Ведомый режим

»»

Определения термина из разных документов: Ведомый режим качения колеса

56. Ведущий режим качения колеса

Ведущий режим

Определения термина из разных документов: Ведущий режим качения колеса

Внешние силы, моменты и реакции, приложенные к колесу

Определения термина из разных документов: Внешние силы, моменты и реакции, приложенные к колесу

46. Динамический радиус колеса

r_g

Определения термина из разных документов: Динамический радиус колеса

Исходные геометрические элементы и параметры

Определения термина из разных документов: Исходные геометрические элементы и параметры

15. Контурная площадь контакта

F_к

Площадь, ограниченная внешней огибающей участков контакта, образованных наружными поверхностями выступов рисунка протектора сопорной поверхностью

Определения термина из разных документов: Контурная площадь контакта

Координаты центра колеса и линий действий реакций

Определения термина из разных документов: Координаты центра колеса и линий действий реакций

66. Коэффициент боковой жесткости шины

с_y

Определения термина из разных документов: Коэффициент боковой жесткости шины

30. Коэффициент буксования колеса

s_б

Определения термина из разных документов: Коэффициент буксования колеса

67. Коэффициент крутильной жесткости шины

с_b

Определения термина из разных документов: Коэффициент крутильной жесткости шины

16. Коэффициент насыщенности контакта

К_н

Определения термина из разных документов: Коэффициент насыщенности контакта

65. Коэффициент нормальной жесткости шины

Определения термина из разных документов: Коэффициент нормальной жесткости шины

29. Коэффициент продольного скольжения колеса

Коэффициент скольжения колеса

Отношение скорости продольного скольжения колеса к произведению его угловой скорости на радиус качения колеса без скольжения:

Определения термина из разных документов: Коэффициент продольного скольжения колеса

53. Коэффициент продольной силы колеса

К

Определения термина из разных документов: Коэффициент продольной силы колеса

70. Коэффициент сопротивления боковому уводу шины

Коэффициент сопротивления уводу шины

к_у

Определения термина из разных документов: Коэффициент сопротивления боковому уводу шины

74. Коэффициент сопротивления качению колеса

f

Определения термина из разных документов: Коэффициент сопротивления качению колеса

69. Коэффициент тангенциальной эластичности шины

λ

Определения термина из разных документов: Коэффициент тангенциальной эластичности шины

54. Коэффициент тяги колеса

К_т

Определения термина из разных документов: Коэффициент тяги колеса

68. Коэффициент угловой жесткости шины

с_Θ

Определения термина из разных документов: Коэффициент угловой жесткости шины

Коэффициенты, характеризующие упругие свойства шины колеса

Определения термина из разных документов: Коэффициенты, характеризующие упругие свойства шины колеса

37. Крутящий момент колеса

М

Определения термина из разных документов: Крутящий момент колеса

72. Момент сопротивления качению колеса

M_f

Определения термина из разных документов: Момент сопротивления качению колеса

71. Мощность сопротивления качению колеса

Определения термина из разных документов: Мощность сопротивления качению колеса

12. Наружный диаметр колеса

D

См. чертеж к терминам 5 и 6.

Определения термина из разных документов: Наружный диаметр колеса

58. Нейтральный режим качения колеса

Нейтральный режим

То же

Определения термина из разных документов: Нейтральный режим качения колеса

41. Нормальная реакция опорной поверхности

R_z

Определения термина из разных документов: Нормальная реакция опорной поверхности

40. Опрокидывающий момент колеса

м_оп

См. чертеж к термину 37

Определения термина из разных документов: Опрокидывающий момент колеса

75. Плечо сопротивления качению колеса

а

Определения термина из разных документов: Плечо сопротивления качению колеса

2. Плоскость вращения колеса

Плоскость, перпендикулярная оси вращения колеса

Определения термина из разных документов: Плоскость вращения колеса

14. Площадь контакта по выступам рисунка протектора

F_в

Определения термина из разных документов: Площадь контакта по выступам рисунка протектора

39. Поворачивающий момент колеса

М_п

См. чертеж к термину 37

Определения термина из разных документов: Поворачивающий момент колеса

38. Полная окружная сила колеса

Р_ко

Определения термина из разных документов: Полная окружная сила колеса

3. Поперечная плоскость колеса

Плоскость, перпендикулярная опорной плоскости и параллельная оси вращения колеса

Примечание. Термин «Опорная плоскость» не устанавливается ввиду условности данного понятия применительно к неплоским опорным поверхностям

Определения термина из разных документов: Поперечная плоскость колеса

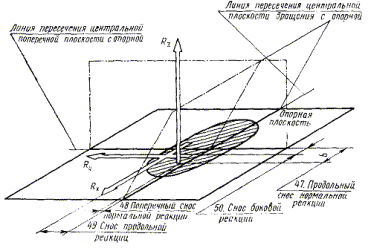

48. Поперечный снос нормальной реакции

Расстояние от линии действия нормальной реакции опорной поверхности до линии пересечения центральной плоскости вращения колеса с опорной плоскостью

Определения термина из разных документов: Поперечный снос нормальной реакции

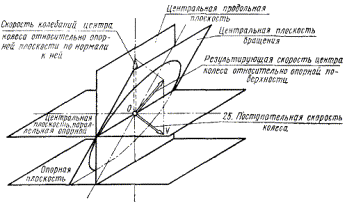

25. Поступательная скорость колеса

V

Определения термина из разных документов: Поступательная скорость колеса

4. Продольная плоскость колеса

Плоскость, перпендикулярная опорной и поперечной плоскостям колеса

Определения термина из разных документов: Продольная плоскость колеса

42. Продольная реакция опорной поверхности

R_x

Равнодействующая перпендикулярных к поперечной плоскости колеса элементарных реакций, приложенных к колесу со стороны опорной поверхности

Определения термина из разных документов: Продольная реакция опорной поверхности

33. Продольная сила колеса

Р_x

Определения термина из разных документов: Продольная сила колеса

47. Продольный снос нормальной реакции

b

Определения термина из разных документов: Продольный снос нормальной реакции

10. Радиальная плоскость колеса

Плоскость, содержащая ось вращения колеса

Определения термина из разных документов: Радиальная плоскость колеса

27. Радиус качения колеса

r_k

Определения термина из разных документов: Радиус качения колеса

Режимы силового нагружения колеса при его качении

Определения термина из разных документов: Режимы силового нагружения колеса при его качении

44. Результирующая реакция в опорной плоскости

R_Σ

Определения термина из разных документов: Результирующая реакция в опорной плоскости

13. Свободный радиус колеса

r_с

Определения термина из разных документов: Свободный радиус колеса

57. Свободный режим качения колеса

Свободный режим

См. чертеж к термину 56

Определения термина из разных документов: Свободный режим качения колеса

73. Сила сопротивления качению колеса

Р_f

Определения термина из разных документов: Сила сопротивления качению колеса

34. Сила тяги колеса

Р_к

Определения термина из разных документов: Сила тяги колеса

50. Снос боковой реакции

См. чертеж к терминам 47, 48, 49

Определения термина из разных документов: Снос боковой реакции

49. Снос продольной реакции

Расстояние от линии действия продольной реакции опорной поверхности до линии пересечения центральной плоскости вращения колеса с опорной плоскостью

Определения термина из разных документов: Снос продольной реакции

51. Среднее давление колеса в контакте

Среднее в контурной площади контакта давление, равное отношению нормальной реакции опорной поверхности к контурной площади контакта:

Определения термина из разных документов: Среднее давление колеса в контакте

52. Среднее давление колеса по выступам рисунка протектора

Давление по выступам рисунка

Среднее вплощади контакта по выступам рисунка протектора давление, равное отношению нормальной реакции опорной поверхности к площади контакта по выступам рисунка протектора:

Определения термина из разных документов: Среднее давление колеса по выступам рисунка протектора

28. Тангенциальная скорость точки колеса в контакте

V_t

Определения термина из разных документов: Тангенциальная скорость точки колеса в контакте

35. Толкающая сила колеса

Р_в

Определения термина из разных документов: Толкающая сила колеса

60. Тормозной режим качения колеса

Тормозной режим

» »

Определения термина из разных документов: Тормозной режим качения колеса

26. Угловая скорость вращения колеса

Угловая скорость колеса

ω

Определения термина из разных документов: Угловая скорость вращения колеса

64. Угловое упругое смещение колеса

Θ

Определения термина из разных документов: Угловое упругое смещение колеса

31. Угол бокового увода колеса

Угол увода колеса

δ

Определения термина из разных документов: Угол бокового увода колеса

63. Угол закрутки шины

b

Определения термина из разных документов: Угол закрутки шины

Удельные силовые показатели взаимодействия колеса с дорогой

Определения термина из разных документов: Удельные силовые показатели взаимодействия колеса с дорогой

Упругие перемещения (прогибы шины) колеса

Определения термина из разных документов: Упругие перемещения (прогибы шины) колеса

17. Упругое проскальзывание колеса

Проскальзывание колеса

Определения термина из разных документов: Упругое проскальзывание колеса

Характеристики сопротивления качению колеса

Определения термина из разных документов: Характеристики сопротивления качению колеса

6. Центр колеса

О

Точка пересечения оси вращения колеса с его центральной плоскостью вращения

Определения термина из разных документов: Центр колеса

5. Центральная плоскость вращения колеса

Определения термина из разных документов: Центральная плоскость вращения колеса

7. Центральная плоскость колеса

Определения термина из разных документов: Центральная плоскость колеса

9. Центральная поперечная плоскость колеса

-

Определения термина из разных документов: Центральная поперечная плоскость колеса

11. Центральная продольная ось колеса

Линия пересечения центральной плоскости вращения колеса с центральной плоскостью, параллельной опорной

Определения термина из разных документов: Центральная продольная ось колеса

8. Центральная продольная плоскость колеса

Определения термина из разных документов: Центральная продольная плоскость колеса
